Hey! Sebagai pembekal motor tak segerak tiga fasa, saya mempunyai pengalaman yang saksama dengan gegelung stator belitan. Ia merupakan proses penting yang boleh memberi kesan ketara kepada prestasi motor ini. Oleh itu, mari kita mendalami cara untuk menggulung gegelung pemegun bagi motor tak segerak tiga fasa.
Memahami Asas
Perkara pertama dahulu, kita perlu memahami apa itu motor tak segerak tiga fasa dan mengapa penggulungan gegelung stator penting. Motor tak segerak tiga fasa adalah tenaga kerja dalam dunia perindustrian. Ia digunakan dalam semua jenis aplikasi, daripada menjanakan tali pinggang penghantar kepada menjalankan pam. Stator ialah bahagian pegun motor, dan gegelung yang dililit di sekelilingnya adalah apa yang mencipta medan magnet yang memacu putaran motor.
Kualiti belitan gegelung stator boleh menjejaskan kecekapan motor, output kuasa dan jangka hayat. Gegelung luka dengan baik memastikan medan magnet yang licin dan stabil, yang seterusnya membawa kepada prestasi yang lebih baik.
Alat dan Bahan
Sebelum kita mula menggulung, kita perlu mengumpulkan alat dan bahan yang betul. Anda memerlukan mesin penggulungan gegelung, yang boleh menjadikan proses lebih mudah dan lebih tepat. Alat lain termasuk pemotong wayar, playar dan seterika pematerian. Bagi bahan, anda memerlukan jenis wayar yang betul. Biasanya, wayar tembaga digunakan kerana kekonduksian yang sangat baik. Tolok wayar bergantung pada spesifikasi motor.
Menyediakan Stator
Langkah pertama dalam proses penggulungan ialah menyediakan stator. Ini melibatkan pembersihan teras stator untuk mengeluarkan sebarang kotoran, serpihan atau karat. Teras stator yang bersih memastikan penebat yang baik dan kesesuaian yang sesuai untuk gegelung. Anda juga perlu menyemak slot dalam stator. Slot ini adalah tempat gegelung akan diletakkan, dan ia harus bebas daripada sebarang halangan.
Merekabentuk Corak Gegelung
Langkah seterusnya ialah mereka bentuk corak gegelung. Terdapat pelbagai jenis corak gegelung, seperti belitan pusingan dan belitan gelombang. Pilihan corak bergantung pada reka bentuk dan keperluan motor. Sebagai contoh, belitan pusingan sering digunakan dalam motor yang memerlukan tork tinggi, manakala belitan gelombang lebih baik untuk aplikasi kelajuan tinggi.
Anda boleh menggunakan gambarajah gegelung untuk merancang corak. Rajah ini menunjukkan bagaimana gegelung akan disambungkan dan di mana ia akan diletakkan di dalam slot pemegun. Adalah idea yang baik untuk menggandakan - semak rajah untuk memastikan ia sepadan dengan spesifikasi motor.
Menggulung Gegelung
Sekarang, sudah tiba masanya untuk mula menggulung gegelung. Jika anda menggunakan mesin penggulungan gegelung, ia agak mudah. Anda hanya perlu menetapkan mesin kepada bilangan lilitan yang betul dan tolok wayar yang betul. Mesin kemudian akan menggulung gegelung untuk anda.
Jika anda menggulung gegelung dengan tangan, ia lebih memerlukan tenaga kerja. Anda perlu berhati-hati untuk memastikan selekoh ketat dan rata. Mulakan dengan mengikat wayar ke bentuk belitan dan kemudian mula memusingkan borang untuk menggulung wayar. Pastikan anda mengira pusingan semasa anda pergi untuk memastikan anda mencapai nombor yang betul.
Memasukkan Gegelung ke dalam Stator
Sebaik sahaja gegelung digulung, sudah tiba masanya untuk memasukkannya ke dalam slot stator. Ini boleh menjadi proses yang rumit, terutamanya jika slotnya kecil. Anda perlu berhati-hati agar tidak merosakkan penebat pada gegelung. Gunakan alat seperti pemasuk gegelung untuk membantu membimbing gegelung ke dalam slot.
Selepas memasukkan gegelung, anda perlu memastikannya di tempatnya. Ini boleh dilakukan dengan menggunakan baji atau tali leher. Matlamatnya adalah untuk mengelakkan gegelung daripada bergerak semasa motor beroperasi.
Menyambung Gegelung
Langkah seterusnya ialah menyambungkan gegelung. Dalam motor tak segerak tiga fasa, gegelung disambungkan dengan cara tertentu untuk mencipta medan magnet tiga fasa. Terdapat dua kaedah sambungan biasa: sambungan bintang (Y) dan sambungan delta (Δ).
Dalam sambungan bintang, satu hujung setiap gegelung disambungkan bersama pada satu titik, manakala hujung yang lain disambungkan kepada bekalan kuasa tiga fasa. Dalam sambungan delta, gegelung disambungkan dalam gelung tertutup, dengan setiap gegelung disambungkan ke gegelung seterusnya.
Anda perlu menggunakan besi pematerian untuk membuat sambungan. Pastikan sambungan bersih dan selamat untuk mengelakkan sebarang masalah elektrik.
Menebat Gegelung
Penebat adalah penting untuk mengelakkan litar pintas dan memastikan keselamatan motor. Selepas menyambungkan gegelung, anda perlu melindunginya. Ini boleh dilakukan menggunakan pita penebat atau varnis. Sapukan penebat sama rata pada gegelung dan sambungan.
Menguji Stator Luka
Setelah stator digulung sepenuhnya, disambungkan dan terlindung, tiba masanya untuk mengujinya. Anda boleh menggunakan multimeter untuk memeriksa rintangan gegelung. Rintangan hendaklah dalam spesifikasi motor. Anda juga boleh melakukan ujian kesinambungan untuk memastikan tiada patah pada gegelung.
Jika ujian lulus, stator sedia untuk dipasang ke dalam motor. Jika terdapat sebarang isu, anda perlu kembali dan menyelesaikan masalah tersebut.
Tawaran Produk Kami
Sebagai pembekal motor tak segerak tiga fasa, kami menawarkan pelbagai jenis motor berkualiti tinggi. Sebagai contoh, kami mempunyaiMotor Mesin Basuh Penggulungan Kuprum Kecekapan Tinggi, yang direka untuk mesin basuh dan menawarkan kecekapan yang sangat baik.

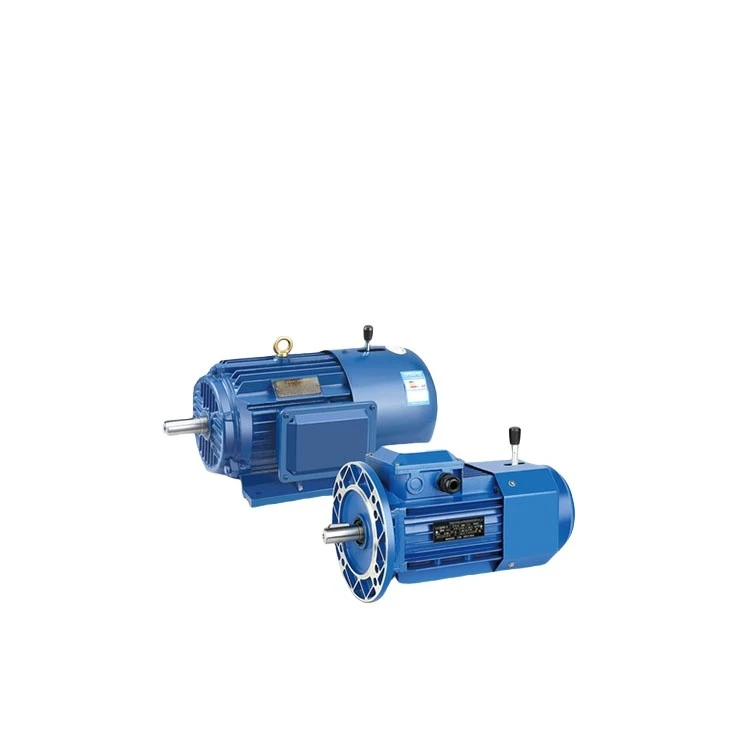

Kami juga mempunyaiMotor 2.2kw Motor Brek Aruhan Tiga Fasa, yang sesuai untuk aplikasi yang memerlukan brek, seperti kren dan angkat.
Dan kamiPam Air Motor Elektrik Penggulungan Motorsesuai untuk aplikasi pam air, memberikan prestasi yang boleh dipercayai dan cekap.
Hubungi Kami untuk Perolehan
Jika anda berada di pasaran untuk motor tak segerak tiga fasa atau memerlukan maklumat lanjut tentang belitan gegelung pemegun, jangan teragak-agak untuk menghubungi. Kami di sini untuk membantu anda mencari motor yang sesuai untuk keperluan anda dan boleh memberikan nasihat pakar tentang proses penggulungan. Sama ada anda perniagaan kecil atau operasi perindustrian yang besar, kami mempunyai produk dan pengetahuan untuk memenuhi keperluan anda.
Rujukan
- "Motor dan Pemacu Elektrik: Asas, Jenis dan Aplikasi" oleh Austin Hughes dan Bill Drury.
- "Penyelenggaraan Motor dan Penjana" oleh Thomas H. Frick.
